2020第十五屆中國國際鋁加工峰會(huì)-藏器待時(shí)

疫情過后的第一個(gè)鋁加工盛宴——“中國國際鋁加工峰會(huì)-藏器待時(shí)”，特殊的背景，特殊的命題，于危機(jī)中尋求機(jī)遇和挑戰(zhàn)。經(jīng)濟(jì)衰退已然降臨，鋁加工行業(yè)通過這次峰會(huì)凝聚團(tuán)結(jié)，為全力避免行業(yè)蕭條，尋求破解之道。

從電解鋁到下游鋁加工行業(yè)，整體上處于去庫存，存量為主，增量放緩的狀態(tài)。疫情也進(jìn)一步加劇了鋁加工行業(yè)的低價(jià)競爭，利潤空間極度壓縮的態(tài)勢(shì)。一方面提升品質(zhì)，一方面節(jié)約成本，成了大家迫切的需求。擺在大家面前唯一的破解之道，也許只有技術(shù)革新，去創(chuàng)造新的經(jīng)濟(jì)增長點(diǎn)。作為專業(yè)的鋁鈦碳晶粒細(xì)化劑生產(chǎn)商，我司（峰越科技）攜成熟穩(wěn)定的鋁鈦碳產(chǎn)品——AlTi5C0.2系列細(xì)化劑參加了這次特殊背景下的行業(yè)峰會(huì)。AlTi5C0.2系列細(xì)化劑繼承了老一代鋁鈦碳優(yōu)勢(shì)性能的同時(shí)，大幅提高了細(xì)化能力及穩(wěn)定性，同時(shí)進(jìn)一步降低成本，致力為鋁加工行業(yè)提供創(chuàng)新的細(xì)化方案，為行業(yè)順利度過疫情造成的衰退提供全力支持。

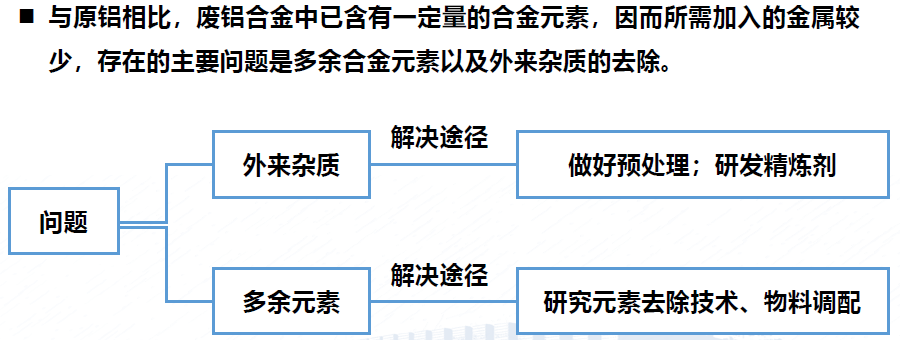

作為高度可再生、重復(fù)利用的綠色清潔材料，再生鋁利用的主要問題在于雜質(zhì)和多余元素的存在。目前，北京科技大學(xué)等業(yè)內(nèi)科研團(tuán)隊(duì)已初步研發(fā)了解決方案，進(jìn)一步促進(jìn)了溶體的凈化和高質(zhì)利用，相信不久的將來一定會(huì)日臻成熟，但再成熟的凈化技術(shù)，如果在細(xì)化環(huán)節(jié)二次添加如TiB₂團(tuán)聚物及鋁鈦硼中鹽類夾雜等雜質(zhì)，細(xì)化方面的掣肘也還是存在。AlTi5C0.2相對(duì)大幅減少了鹽類夾雜及TiB₂團(tuán)聚物，相應(yīng)為細(xì)化環(huán)節(jié)的熔體凈化問題提供了解決方案。

正如魏橋丁總所講，原生鋁方面，對(duì)溶體潔凈度方面的要求也越來越高，以進(jìn)一步減少關(guān)鍵產(chǎn)品缺陷，提高鋁制品綜合品質(zhì)。再少量添加的鋁鈦硼晶粒細(xì)化劑，也必然會(huì)引入TiB₂團(tuán)聚物，以及由其原料K₂TiF₆和KBF₄帶來的較多的鹽類夾雜，影響最終的鋁制品品質(zhì)。相對(duì)，AlTi5C0.2中TiC成核粒子更加細(xì)小，且于熔體中均勻彌散分布，不易聚集，其原料中C粉取代KBF₄，大幅減少鹽類夾雜，從而更好地使鋁熔體進(jìn)一步凈化，提高鋁制品品質(zhì)。同時(shí)，較少的缺陷也會(huì)提高鋁制結(jié)構(gòu)部件的疲勞壽命。

據(jù)丁總調(diào)查顯示，常用細(xì)化劑會(huì)對(duì)CFF過濾器的過濾性能產(chǎn)生負(fù)面影響，并隨較高的添加速率而惡化，并顯示晶粒細(xì)化劑種類對(duì)過濾性能影響不同。據(jù)業(yè)內(nèi)相關(guān)試驗(yàn)調(diào)查，鋁鈦碳或因無TiB₂，從而減少對(duì)CFF過濾器的吸附、堵塞，會(huì)大大降低細(xì)化劑對(duì)過濾器性能的影響。

輕量化，尤其是在交通、通訊、航空航天等領(lǐng)域，一直是一個(gè)重要課題。然而，輕量化最有效的手段，就是減少產(chǎn)品厚度，同時(shí)保證力學(xué)性能。這就要求，在原有厚度的基礎(chǔ)上，首先實(shí)現(xiàn)力學(xué)等相關(guān)應(yīng)用性能的提高，之后再參照須要的力學(xué)性能相應(yīng)減少產(chǎn)品厚度，實(shí)現(xiàn)輕量化及相應(yīng)能耗節(jié)約等目的。AlTi5C0.2更喜好在鋁鑄件內(nèi)部占主導(dǎo)地位的組織過冷度環(huán)境，因此其所細(xì)化的鋁合金由外向內(nèi)晶粒尺寸分布更均勻，故而實(shí)現(xiàn)力學(xué)等相關(guān)性能的進(jìn)一步提升，能夠更大幅度的實(shí)現(xiàn)鋁制品的進(jìn)一步輕量化。

鋁合金產(chǎn)品的防腐性能也是本次峰會(huì)的核心議題。在鋁合金產(chǎn)品不斷變輕變薄的同時(shí)，更加凸顯出提高防腐性的重要性。

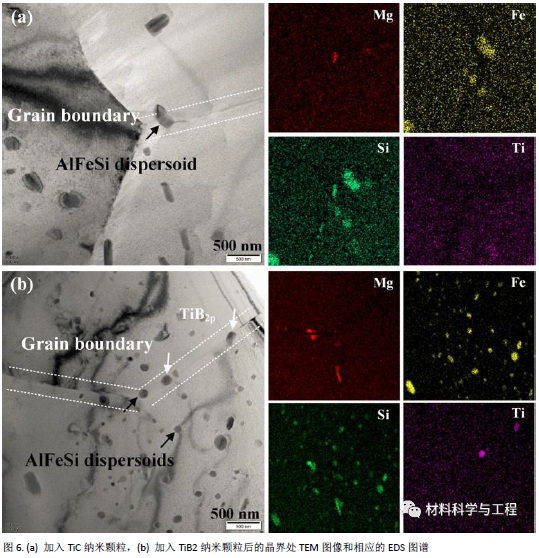

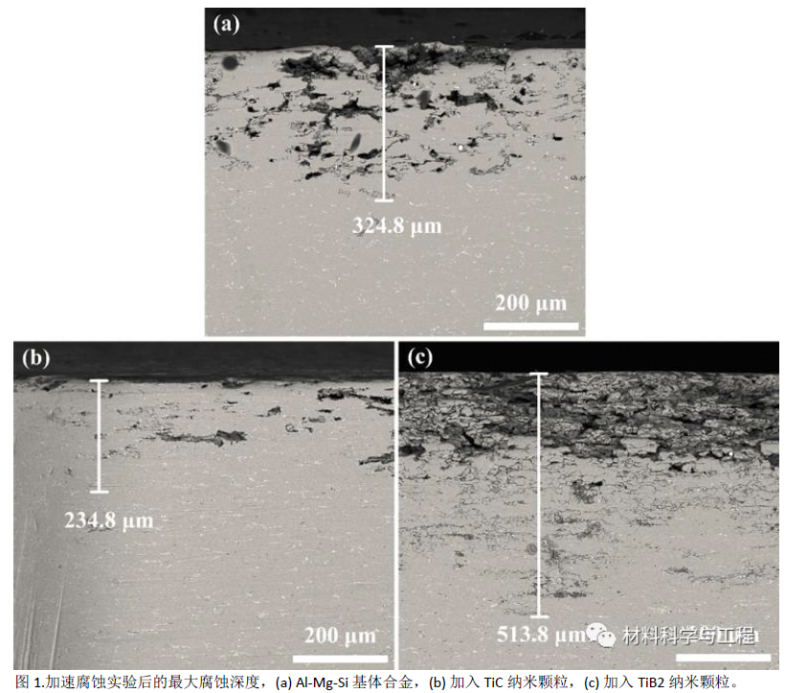

據(jù)吉林大學(xué)姜啟川教授課題組研究發(fā)現(xiàn)，經(jīng)TiC納米顆粒細(xì)化的鋁合金組織，TiC顆粒大多分布在晶粒內(nèi)部，減少了晶界處的第二相數(shù)量，降低了晶間腐蝕速率，并間接提高了鈍化膜的連續(xù)性，從而獲得了更好的抗腐蝕性能，而TiB2納米顆粒細(xì)化的鋁合金組織，TiB2顆粒大多分布在晶界處，增加了晶界處的第二相數(shù)量，大大提高了晶間腐蝕速率，并破壞了鈍化膜的連續(xù)性，從而導(dǎo)致了抗腐蝕性能的降低。而本次峰會(huì)中，金橋集團(tuán)郭總的生產(chǎn)實(shí)踐數(shù)據(jù)，對(duì)鋁鈦碳防腐性能的提升作用，也進(jìn)一步提供了佐證。

也正如郭總峰會(huì)上所講，隨著物質(zhì)的不斷豐富，科技水平的不斷提高，市場不再只限于滿足質(zhì)量，更加開始追求產(chǎn)品的質(zhì)感和美觀，開始越來越多的向精神層面追求。所以，包括3C電子產(chǎn)品及汽車等鋁制品領(lǐng)域，不只限于追求高力學(xué)性能，開始注意高強(qiáng)、高耐蝕、高亮、高質(zhì)感。而這個(gè)層面上，包括金橋集團(tuán)、敏實(shí)集團(tuán)等，在晶粒細(xì)化方面，一直是通過鋁鈦碳來解決、改善，包括使用AlTi5C0.2。

疫情過后的鋁加工行業(yè)，如此次峰會(huì)的主題——藏器待時(shí)。作為新一代的鋁鈦碳產(chǎn)品，AlTi5C0.2系列，必將隨著行業(yè)對(duì)其不斷深入的實(shí)踐和了解，越來越好的為鋁加工行業(yè)的發(fā)展發(fā)揮能量和助力作用。峰越人也將秉承高效能、高品質(zhì)、技術(shù)優(yōu)先的理念，堅(jiān)持更高性價(jià)比的信條，同整個(gè)行業(yè)一起勇攀高峰。
